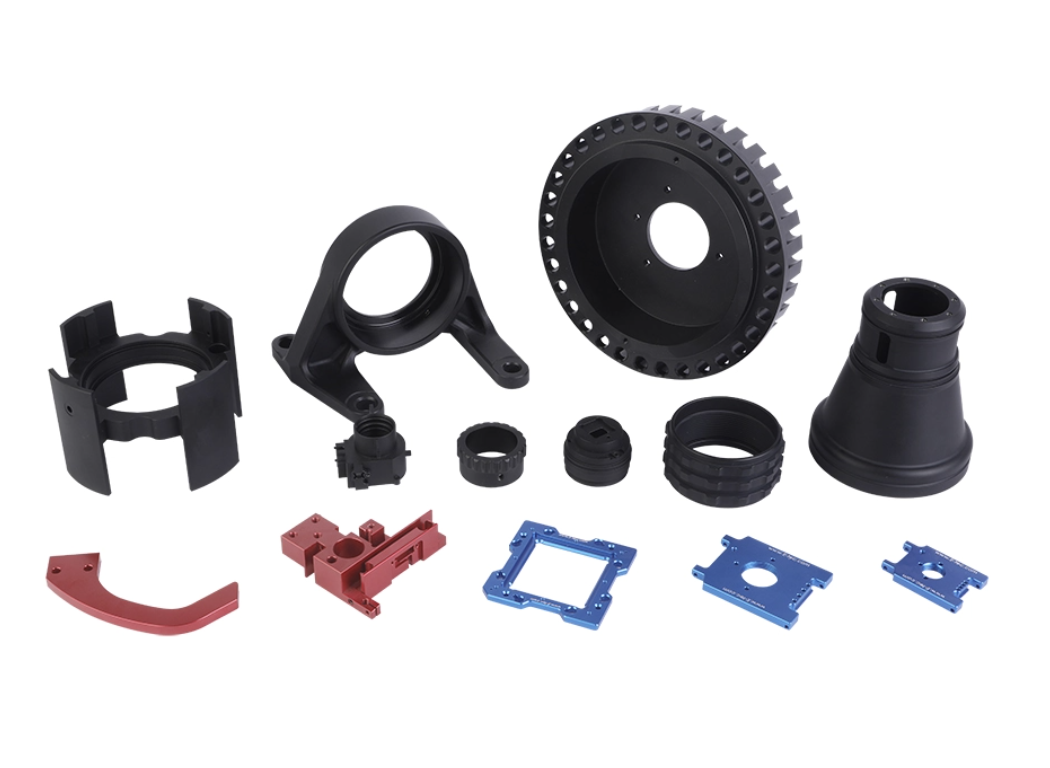

현대 제조에서 CNC 기계는 고정밀 부품을 효율적으로 생산하는 데 필수적인 도구입니다. 가장 일반적인 유형에는 CNC 3축 기계, 4축 및 5축 밀링 기계가 있습니다. 이러한 기계 간의 차이점을 이해하면 제조업체, 엔지니어 및 애호가가 프로젝트에 가장 적합한 CNC 기계를 선택하고 비용, 정밀도 및 생산 속도의 균형을 맞추는 데 도움이 됩니다.
에이 CNC 기계 (컴퓨터 수치 제어 기계)는 프로그래밍된 절단 도구를 사용하여 공작물에서 재료 제거를 자동화합니다. CNC 3축 기계는 절단 도구를 X, Y 및 Z 선형 축을 따라 이동하므로 평면 부품, 패널 및 기본 형상에 이상적입니다. 4축 및 5축을 포함한 다축 CNC 기계에는 더욱 복잡한 형상과 곡면을 허용하는 회전축이 추가됩니다.
CNC 3축 기계는 가장 기본적인 유형의 CNC 기계이며 제조 산업에서 간단하고 복잡한 부품을 생산하는 데 널리 사용됩니다. 절삭 공구를 세 가지 선형 방향으로 이동합니다.
X축: 작업대를 가로지르는 좌우 이동
Y축: 작업대를 가로질러 전후 이동
Z축 : 깊이 조절을 위한 수직 이동
이 설정을 통해 CNC 3축 기계는 평평한 표면 밀링, 구멍 드릴링, 키 슬롯 절단, 나사 가공, 기본 2D 및 2.5D 기능 생성과 같은 작업을 수행할 수 있습니다.
가장 단순한 CNC 밀링 기계임에도 불구하고 CNC 3축 기계는 특히 소량 생산, 프로토타입 또는 단순한 형상의 부품에 중점을 두는 작업장에서 매우 다양하고 비용 효율적입니다.
저렴한 CNC 솔루션: CNC 3축 기계는 4축 또는 5축 CNC 기계보다 구매 및 유지 관리 비용이 훨씬 저렴하므로 소규모 제조업체나 예산에 민감한 상점에 이상적입니다.
사용 용이성: 3축 기계 프로그래밍은 비교적 간단합니다. 운영자는 광범위한 교육 없이도 이러한 장비의 사용 방법을 빠르게 배울 수 있으므로 인건비가 절감됩니다.
낮은 유지 관리 요구 사항: 다축 기계보다 움직이는 부품 수가 적기 때문에 CNC 3축 기계는 정비 빈도가 낮아 가동 중지 시간이 줄어듭니다.
단순한 형상을 위한 신뢰할 수 있는 정밀도: 3축 CNC 기계를 한계 내에서 사용하면 특히 단면이나 평면을 가공할 때 매우 정확한 부품을 생산할 수 있습니다.
툴링의 유연성: 표준 엔드밀, 드릴 및 슬롯 커터는 알루미늄, 강철, 플라스틱 및 복합재를 포함한 다양한 재료에 사용할 수 있습니다.
단면 가공: 다면 부품에는 여러 설정이 필요하므로 정렬 오류 및 정밀도 손실의 위험이 증가합니다.
제한된 복잡한 형상 기능: CNC 3축 기계는 경사진 형상이나 언더컷과 같이 각이 지거나 윤곽이 심한 3D 표면을 효율적으로 가공할 수 없습니다.
복잡한 부품의 생산 속도 저하: 공작물의 빈번한 재고정 및 재배치로 인해 제조 공정이 길어집니다.
단단한 재료의 공구 파손 위험 증가: 절삭 공구의 수직 접근 방식은 특정 재료의 마모를 가속화하여 공구 수명을 단축할 수 있습니다.
CNC 3축 기계의 이상적인 사용 사례에는 시트 밀링, 패널 제작, 인클로저, 간단한 프로토타입 및 기본 기하학적 기능을 갖춘 소량 생산이 포함됩니다.
CNC 4축 기계는 3축 기계에 회전축(A축)을 추가하여 구축됩니다. 이 축을 사용하면 공작물이 회전할 수 있으므로 단일 설정으로 다방면 가공이 가능하고 효율성이 크게 향상됩니다.
인덱싱 4축(3+1): 공작물이 고정된 각도로 회전한 다음 기계가 표준 X, Y 및 Z 이동을 사용하여 밀링합니다. 동시 회전이 필요하지 않은 기능에 이상적입니다.
동시 4축 가공: X, Y, Z축을 따라 절단하는 동안 기계가 공작물을 회전하므로 더 적은 설정으로 호, 나선형 및 각진 형상을 생성할 수 있습니다.
다중 측면 가공: 4축 기계는 단일 고정 장치에서 부품의 최대 4개 측면을 처리할 수 있으므로 설정 시간이 단축되고 정확도가 향상됩니다.
높은 정밀도: 설정이 적다는 것은 누적 오류가 발생할 가능성이 적다는 것을 의미하며 여러 면에 걸쳐 공차를 더 엄격하게 허용합니다.
복잡한 형상의 효율적인 가공: 곡면, 각진 구멍, 원통형 절단이 3축 기계에 비해 더 쉽고 빠릅니다.
인건비 및 고정 장치 비용 절감: 시간과 비용이 많이 드는 여러 고정 장치 또는 재배치의 필요성을 제거합니다.
3축 CNC 기계보다 높은 비용: 회전축을 추가하면 초기 투자 및 유지 관리 요구 사항이 늘어납니다.
매우 복잡한 부품의 속도 제한: 다면 부품의 경우 3축보다 빠르지만 동시 4축 가공은 전체 5축 설정보다 여전히 느립니다.
숙련된 작업자 필요: 작업자는 표준 3축 작업보다 더 많은 기술이 필요한 회전축 프로그래밍과 부품 방향을 이해해야 합니다.
일반적인 응용 분야에는 항공우주, 자동차 및 금형 제작 산업의 캠축, 원통형 부품, 각진 컷아웃 및 중간 정도의 복잡성 구성 요소가 포함됩니다.
CNC 5축 기계는 X, Y, Z 선형 이동과 두 개의 추가 회전 축(A, B 또는 C)을 결합하여 최고의 유연성을 제공합니다. 이를 통해 절삭 공구는 거의 모든 각도에서 공작물에 접근할 수 있어 매우 복잡하고 정밀성이 중요한 부품에 적합합니다.
동시 5축 가공: 모든 축이 함께 이동하여 복잡한 3D 표면, 깊은 공동 및 곡선 형상을 가공할 수 있습니다.
3+2 인덱스 5축 가공: 회전축이 독립적으로 작동하므로 동시 이동 없이 각진 형상을 정밀하게 배치하고 가공할 수 있습니다.
매우 복잡한 3D 형상 가공: 언더컷, 다중 평면 곡선, 복잡한 항공우주 또는 의료 설계가 있는 부품에 적합합니다.
설정 감소: 대부분의 다면적이거나 각도가 높은 부품을 단일 설정으로 완료할 수 있으므로 오류 누적이 줄어들고 처리량이 늘어납니다.
높은 정밀도 및 일관성: 단일 설정 가공으로 인해 3축 또는 4축 기계에 비해 더 엄격한 공차를 달성합니다.
복잡한 부품의 생산 속도 향상: 여러 축의 동시 이동으로 특히 복잡한 부품의 경우 전체 사이클 시간이 단축됩니다.
다양한 재료 취급: 티타늄이나 인코넬과 같이 가공하기 어려운 금속에 공구 마모를 줄이는 방식으로 접근할 수 있습니다.
높은 비용: CNC 5축 기계는 구매 및 유지 관리 비용이 많이 듭니다.
복잡한 프로그래밍 요구 사항: 프로그래밍은 고급 CAM 소프트웨어와 숙련된 프로그래머가 필요한 다축 이동을 고려해야 합니다.
작업자 전문 지식 필요: 작업자는 5축 가공의 잠재력을 최대한 활용하려면 고도의 교육을 받아야 합니다.
공구 충돌 가능성: 단순한 3축 설정과 달리 충돌을 방지하려면 신중한 시뮬레이션과 계획이 필요합니다.
일반적인 응용 분야에는 항공우주 부품, 의료용 임플란트, 자동차 금형 및 고정밀 산업용 프로토타입이 포함됩니다.

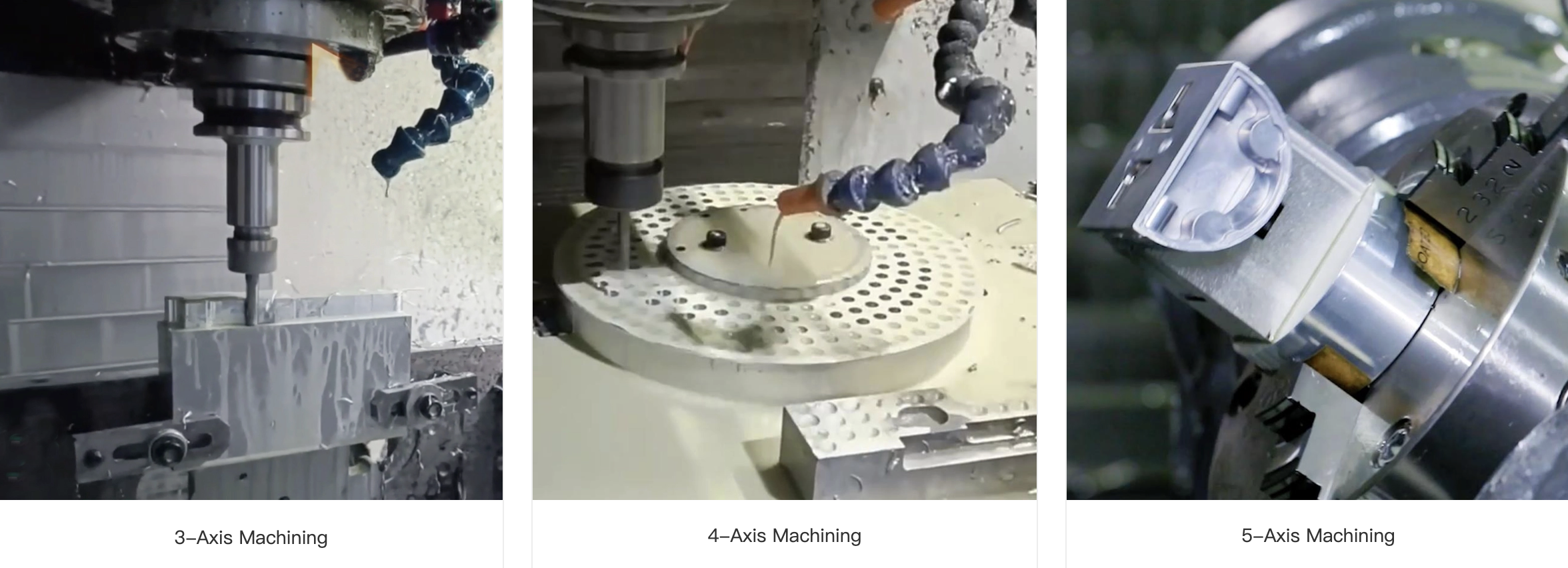

| 기능 | CNC 3축 기계 | CNC 4축 기계 | CNC 5축 기계 |
|---|---|---|---|
| 축 | X, Y, Z | X, Y, Z + A | X, Y, Z + 2 로터리 |
| 다면 가공 | 제한된 | 최대 4면 | 5면 이상 |
| 복잡성 | 간단한 부품 | 중간 | 복잡한 3D 표면 |
| 설정 | 다수의 | 대부분의 싱글 | 대부분의 싱글 |
| 비용 | 낮은 | 중간 | 높은 |
| 속도 | 느리게 | 보통의 | 가장 빠른 |
| 정도 | 낮은 | 높은 | 제일 높은 |
효율성을 극대화하고 고품질 출력을 유지하며 비용을 제어하려면 생산 요구 사항에 적합한 CNC 기계를 선택하는 것이 필수적입니다. CNC 3축 기계, 4축 CNC 또는 5축 CNC 기계 중에서 선택할 때 몇 가지 주요 요소를 고려해야 합니다.
CNC 기계를 선택할 때 부품의 복잡성이 가장 중요한 요소인 경우가 많습니다. 평평한 표면, 직선 절단 또는 기본 구멍과 같은 단순한 형상의 부품의 경우 일반적으로 CNC 3축 기계로 충분합니다. 이 기계는 패널 밀링이나 기본 프로토타입과 같은 2D 및 2.5D 기능에 적합합니다.
부품에 각진 표면, 원통형 형상 또는 곡선 프로파일이 포함된 경우 4축 CNC 기계가 A축을 중심으로 공작물을 회전할 수 있어 단일 설정으로 다면 가공이 가능하므로 더 적합합니다. 이렇게 하면 여러 고정 장치의 필요성이 줄어들고 오류가 최소화됩니다.
항공우주 부품, 복잡한 금형 또는 의료용 임플란트와 같은 매우 복잡한 3D 형상의 경우 일반적으로 5축 CNC 기계가 필요합니다. 추가 회전축을 사용하면 절삭 공구가 거의 모든 각도에 도달할 수 있어 깊은 공동, 언더컷 및 복잡한 3D 표면을 높은 정밀도로 가공할 수 있습니다.
예산은 종종 결정적인 요소입니다. CNC 3축 기계는 가장 경제적이므로 소규모 작업장, 스타트업 또는 투자 능력이 제한된 운영에 이상적입니다.
4축 CNC 기계는 적당한 투자가 필요하면서도 추가 기능과 효율성 향상을 제공하는 중간급 옵션을 나타냅니다.
5축 CNC 기계는 프리미엄 솔루션입니다. 비교할 수 없는 유연성, 정밀도 및 속도를 제공하지만 구매, 유지 관리 및 운영 비용이 더 높습니다. 5축 기계에 투자하는 것은 복잡하고 고부가가치 부품을 취급하는 제조업체에 적합합니다.
정밀도 요구 사항은 CNC 기계 선택에 중요한 역할을 합니다. 4축 및 5축 기계와 같은 다축 CNC 기계는 단일 설정으로 복잡한 부품을 완성할 수 있어 여러 설정이 필요할 때 발생하는 누적 오류를 줄일 수 있습니다.
대조적으로, CNC 3축 기계는 다면 부품을 가공하기 위해 재고정과 여러 설정이 필요할 수 있으며, 이로 인해 정확도가 저하되고 오정렬 위험이 높아질 수 있습니다. 특히 항공우주, 의료 또는 금형 제작 산업의 고정밀 응용 분야에는 다축 CNC 솔루션이 필요한 경우가 많습니다.
가공되는 재료의 유형도 CNC 기계 선택에 영향을 미칩니다. 티타늄, 스테인리스강 또는 특수 합금과 같은 특정 단단하거나 질긴 재료는 수직 절삭력으로 인해 3축 CNC 기계에서 가공할 경우 공구 마모를 가속화할 수 있습니다.
4축 및 5축 CNC 기계는 보다 유연한 도구 방향을 제공하므로 작업자는 최적의 각도로 공작물에 접근할 수 있습니다. 이는 공구 응력을 줄이고 파손을 방지하며 표면 조도를 향상시킵니다. 따라서 다축 기계는 절단이 어려운 재료를 가공하는 데 더 적합하여 시간을 절약하고 전체 공구 비용을 절감합니다.
A: 5축 CNC 기계는 X, Y, Z 선형 이동과 두 개의 회전 축(A, B 또는 C)을 결합하여 절삭 공구가 거의 모든 각도에 도달할 수 있도록 합니다. 장점으로는 복잡한 3D 형상 가공, 고속 생산, 단일 설정 정밀도, 여러 측면에서 동시에 작업할 수 있는 능력 등이 있습니다. 이 기계는 항공우주, 의료, 금형 제작 산업에서 널리 사용됩니다.
A: 간단한 부품, 소량 생산 또는 제한된 예산을 위해서는 CNC 3축 기계를 선택하십시오. 기본적인 평평한 표면, 드릴링 및 키 슬롯에 적합합니다. 그러나 다면 부품의 경우 여러 설정이 필요할 수 있으므로 정밀도가 떨어질 수 있습니다.
답: 그렇습니다. 4축 CNC 기계는 중대량 생산에 효율적이며, 특히 부품의 여러 측면에 특징이 있는 경우 더욱 그렇습니다. 단일 설정으로 여러 측면을 가공함으로써 시간을 절약하고 오류를 줄이며 더 엄격한 공차를 유지합니다.
A: 예, 5축 CNC 기계에는 복잡한 기계 설정 및 프로그래밍으로 인해 숙련된 작업자가 필요합니다. 작업자가 장비의 기능을 최대한 활용하려면 전문 교육이 필요합니다. 그러나 올바르게 작동하면 이러한 기계는 뛰어난 정밀도와 효율성을 제공합니다.
CNC 3축 기계, 4축 또는 5축 CNC 밀링 기계 등 올바른 CNC 기계를 선택하는 것은 부품 복잡성, 생산량, 예산, 정밀도 요구 사항 및 재료 고려 사항과 같은 요소에 따라 달라집니다. 각 기계 유형에는 고유한 장점이 있습니다. 3축 기계는 비용 효율적이고 단순한 형상에 이상적이며, 4축 기계는 각진 부품이나 원통형 부품의 효율성을 향상시키며, 5축 기계는 복잡한 3D 부품에 탁월한 정밀도를 제공합니다.
